Conversión de ECM Nissan 9K con NERS: de 9KM0A a 9LE3B

Vamos a convertir una ECM Nissan 9K de la calibración 23710-9KM0A a 23710-9LE3B con Nissan NERS.

Para hacerlo usaré un simulador Kepler Ultra con su cableado y una interfaz SM2 Pro de origen chino compatible con J2534.

La computadora que vamos a programar

Las ECM Nissan 9K se encuentran en aplicaciones para Versa, March y Tiida de los años 2013 a 2019. Antes de elegir la calibración, revisa la identificación del módulo y la aplicación que necesitas.

También puedes programar en el vehículo con una batería en buen estado o una fuente de alimentación de apoyo. Yo lo haré en el banco de pruebas.

Preparación y herramientas

Antes de comenzar, prepara lo siguiente:

• Nissan NERS instalado en la computadora.
• Una interfaz J2534 y sus controladores instalados.
• Una fuente de alimentación estable. Durante la programación, mantén el voltaje por encima de 12.30 V.
• El archivo de calibración correspondiente y los archivos de datos necesarios para NERS.
• El cableado y las conexiones del banco de pruebas.

Antes de programar, considera hacer un respaldo de la ECM con una herramienta como PCM-FLASH.

Usaré el archivo 237109LE3B.dat. Puedes obtener las calibraciones en Nissan TechInfo o en una base de datos independiente. Si necesitas más información sobre estas últimas, puedes contactarme.

1. Leer la calibración actual

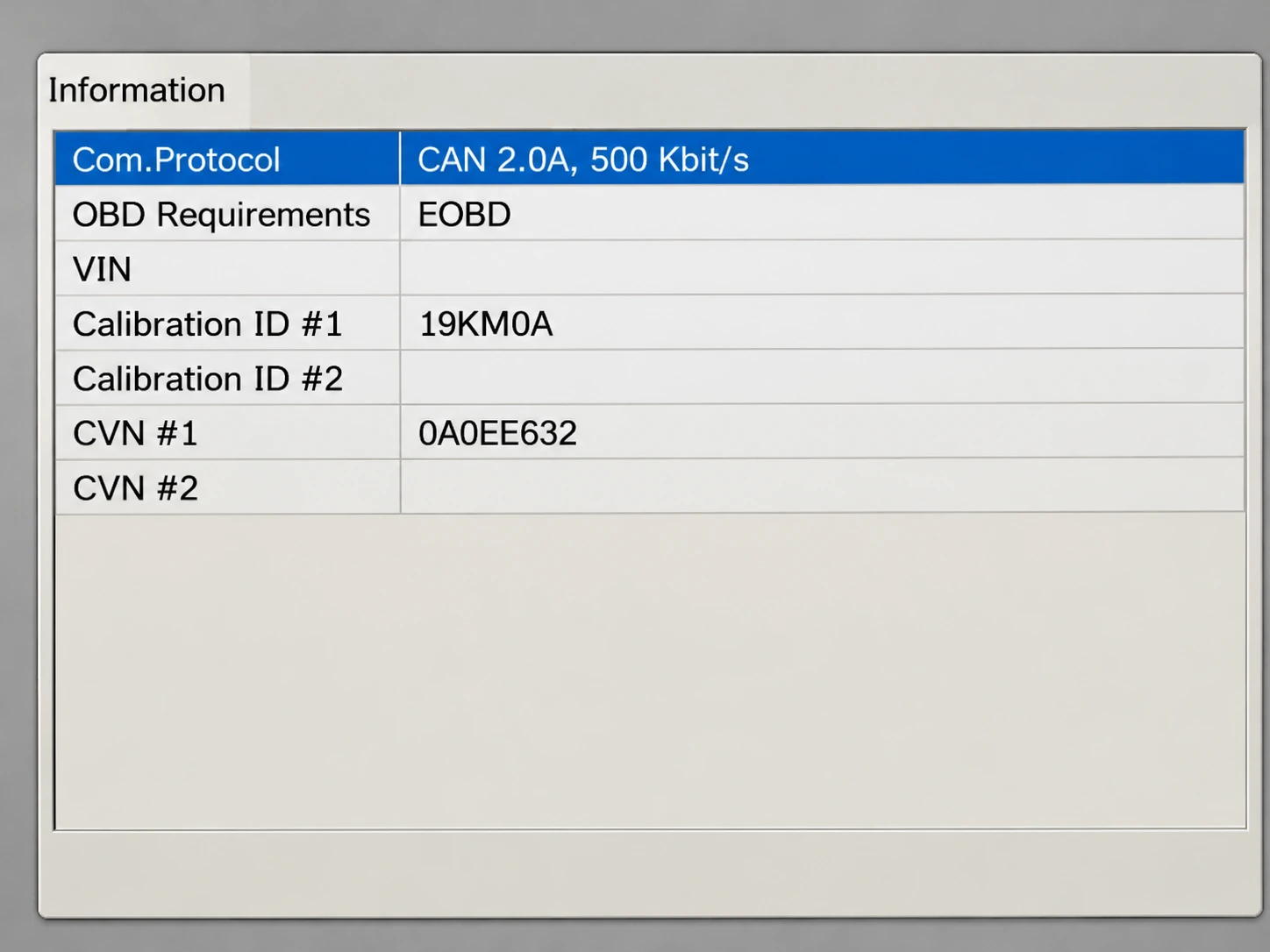

Con el equipo conectado, el primer paso es identificar el software que tiene la computadora.

1. Accede a la ECM con el escáner.
2. Selecciona la opción Read Information, o su equivalente en el equipo utilizado.
3. Registra el identificador de calibración antes de continuar.

La computadora que voy a programar tiene la referencia 23710-9KM0A. Algunos escáneres la muestran como 19KM0A, sin el prefijo 23710 completo.

Así se interpreta cada parte del identificador:

2. Reunir los archivos de programación

Necesitarás estos archivos:

Elige el archivo .dat de la calibración que necesitas. Para pasar a 9LE3B, usaré 237109LE3B.dat.

3. Preparar la relación entre calibraciones

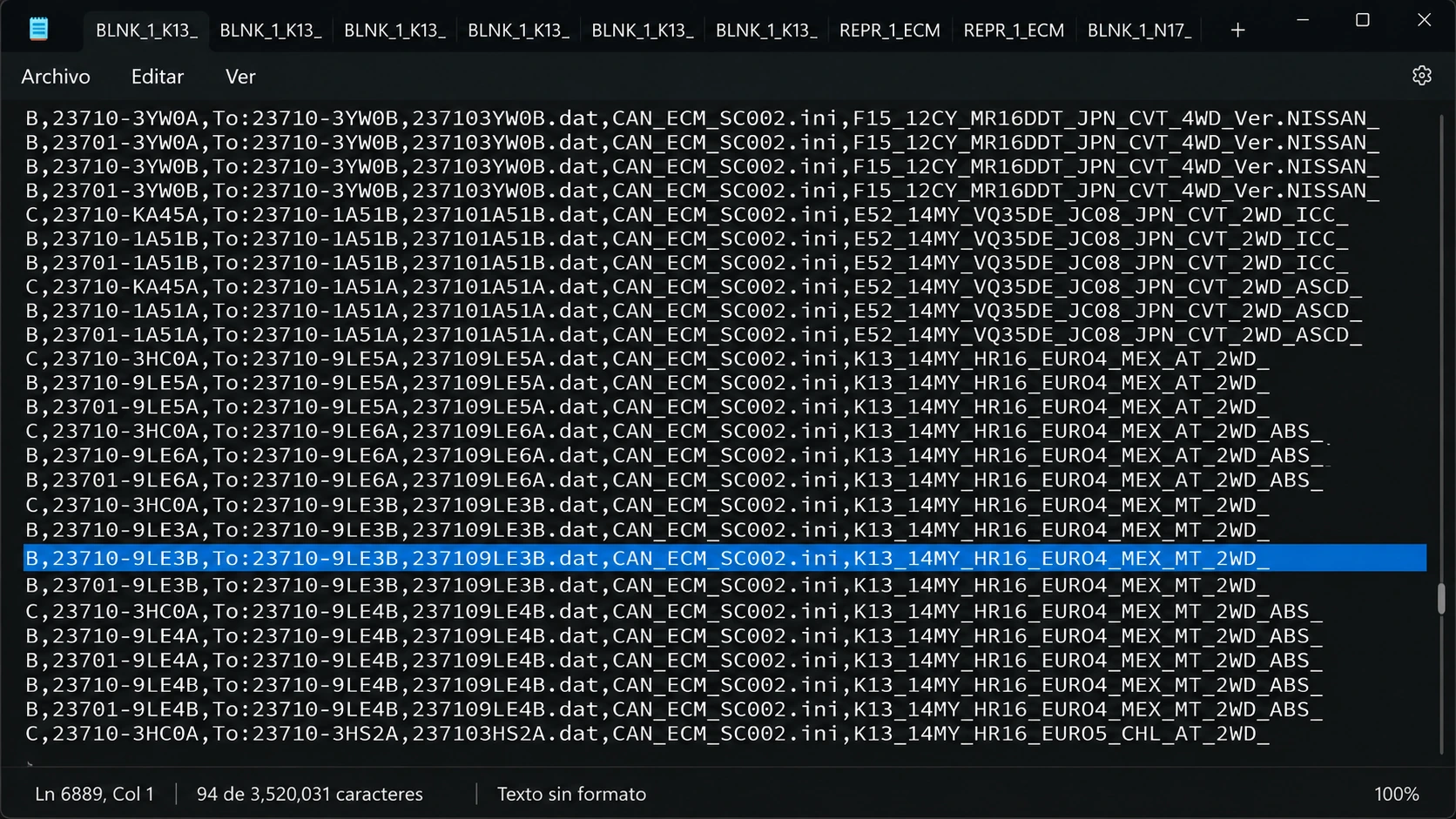

Localizar la calibración de destino

1. Abre BLNK_1_ALL_Ver83.4.csv.
2. Busca la calibración de destino: 9LE3B.
3. Selecciona la fila completa que comienza con B y contiene TO:23710-9LE3B.
4. Copia esa fila.

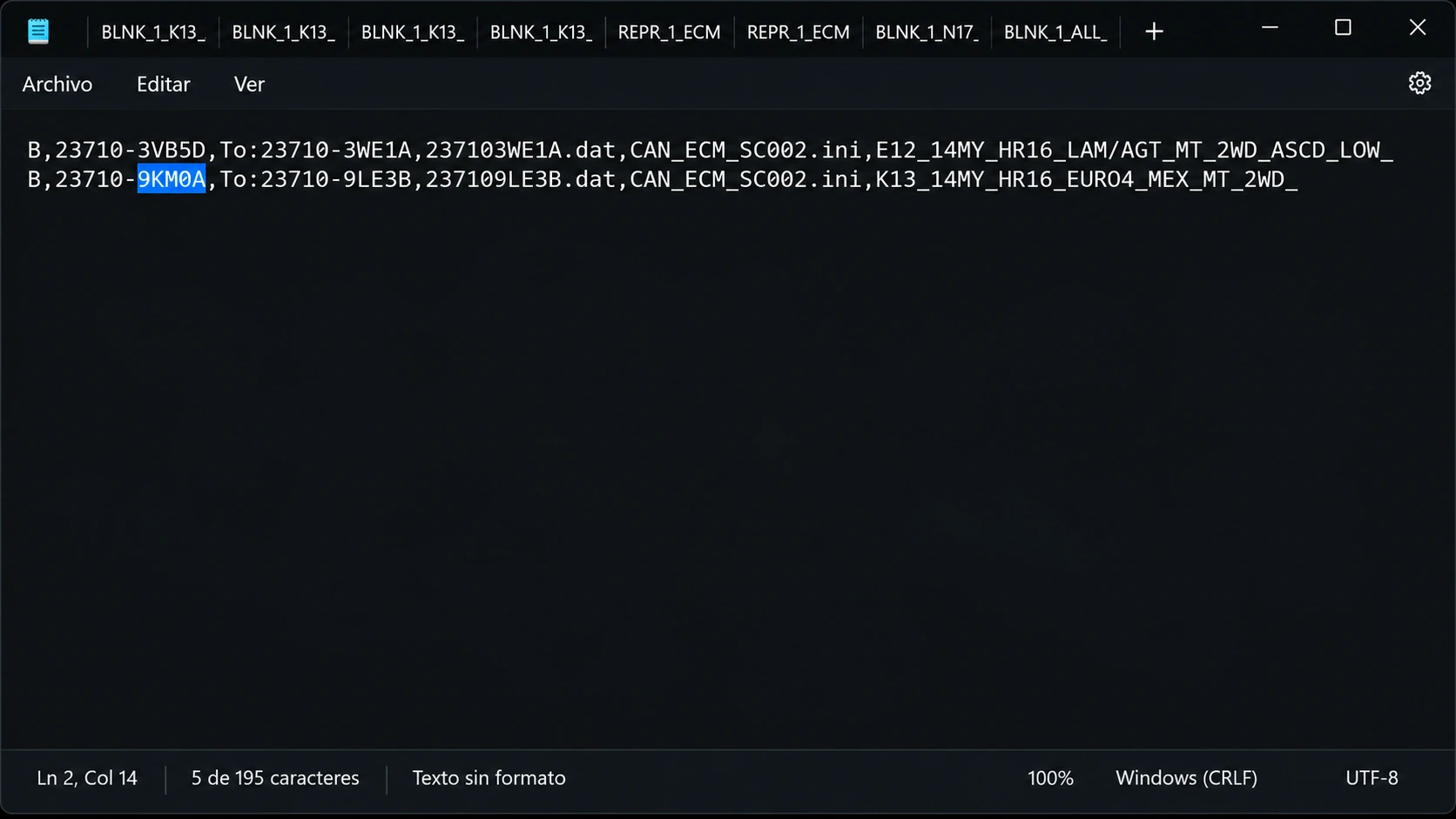

Editar el archivo de reprogramación

1. Abre REPR_1_ENGINE_ECUS.CSV.
2. Pega la fila copiada.
3. En el campo inicial que contiene B, 23710-9LE3B, sustituye la referencia por B, 23710-9KM0A.
4. Conserva la referencia de destino TO:23710-9LE3B.
5. Verifica que el nombre del archivo .dat coincida con el archivo disponible.
6. Guarda los cambios.

Entender los campos de la fila

En algunas bases encontrarás un nombre como E1_9LE3B.dat. Escribe en la fila el nombre exacto del archivo que descargaste.

El código K13_14MY_HR16_EURO4_MEX_MT_2WD_ indica lo siguiente:

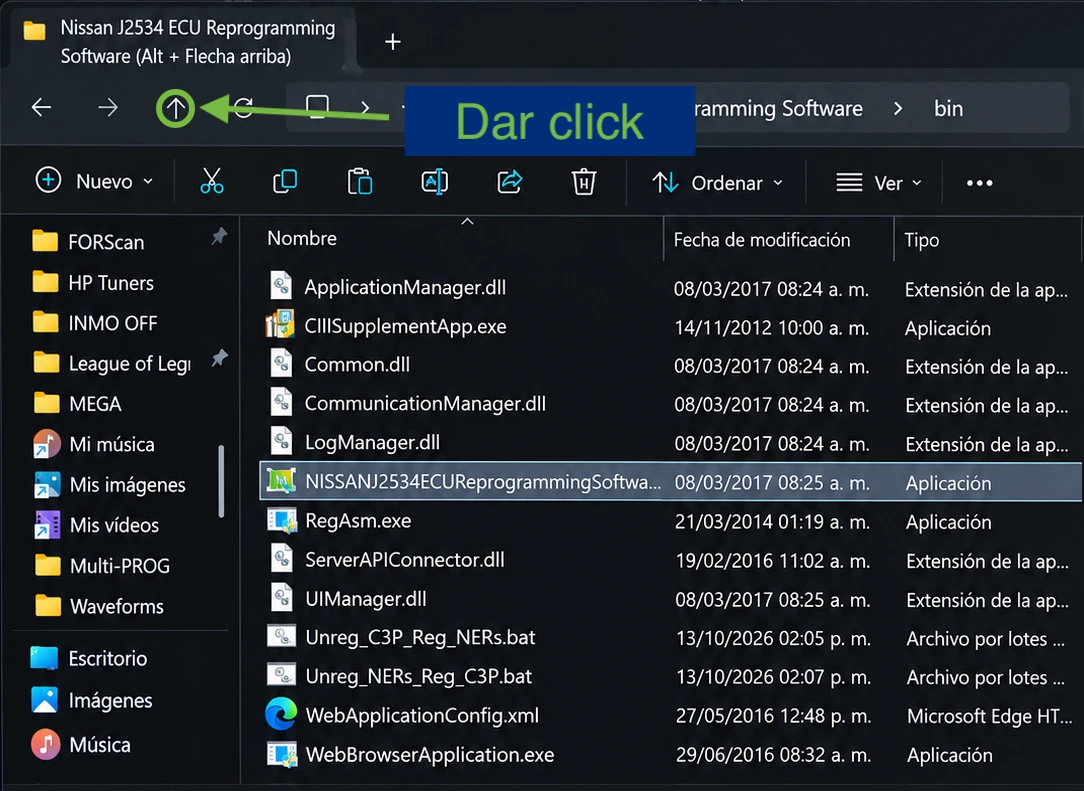

4. Copiar los archivos a NERS

1. Haz clic derecho sobre el acceso directo de NERS y selecciona Abrir ubicación del archivo.
2. Sube un nivel en el explorador, como se muestra en la captura.
3. Abre Application data.
4. Dentro de esa carpeta, abre Reprogramming Data.
5. Copia allí el archivo de calibración 237109LE3B.dat y el archivo editado REPR_1_ENGINE_ECUS.csv.

Si la carpeta Reprogramming Data está vacía, coloca allí los dos archivos.

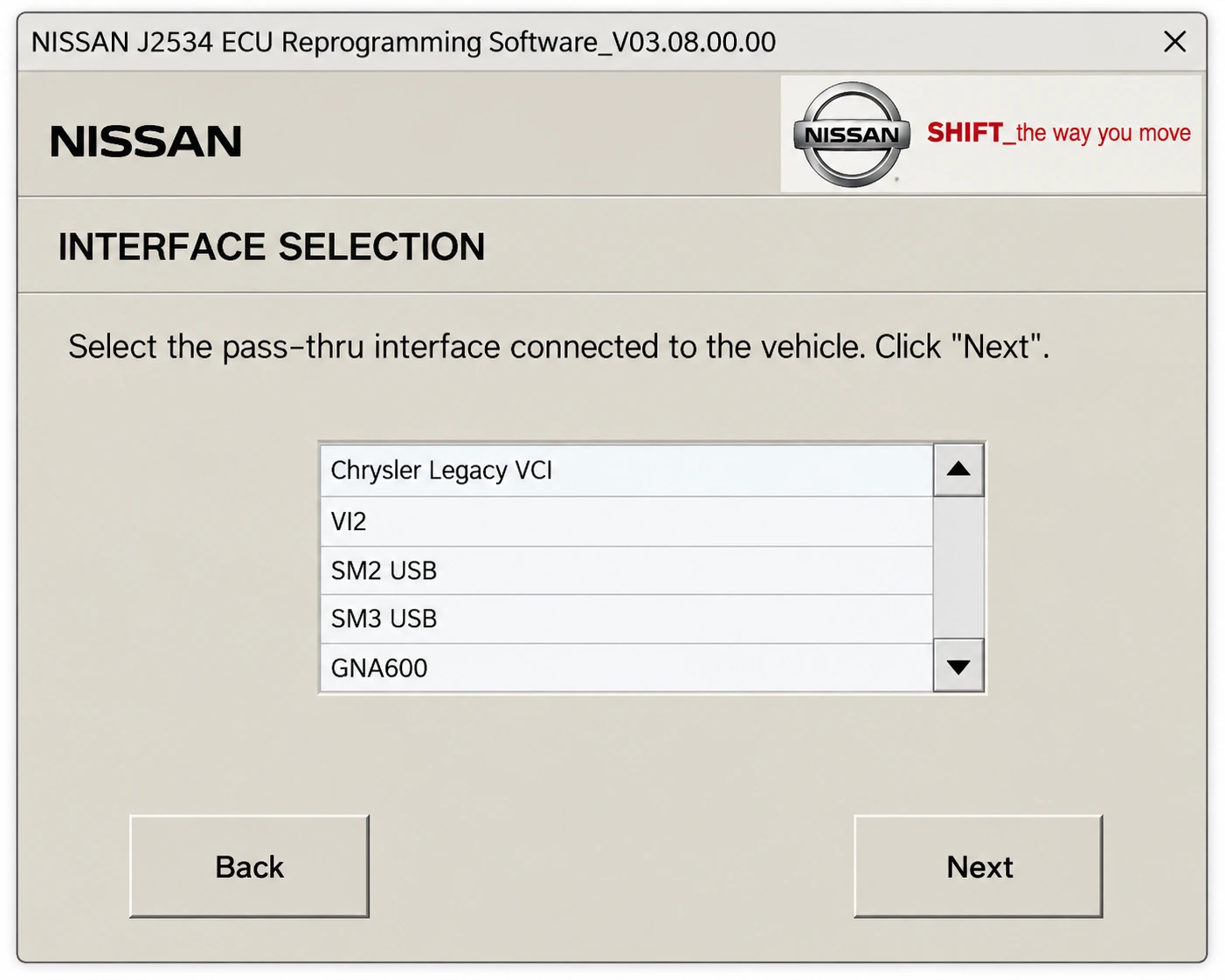

5. Seleccionar la interfaz J2534

1. Conecta la interfaz.
2. Abre Nissan NERS y acepta la ventana inicial.
3. Selecciona tu interfaz de la lista de dispositivos J2534. La mía aparece como SM2 USB.
4. Pulsa Next.
5. Revisa que la siguiente ventana presente los datos de la interfaz conectada.
6. Pulsa Next para continuar.

Si no aparecen los datos de la interfaz, revisa su conexión antes de avanzar.

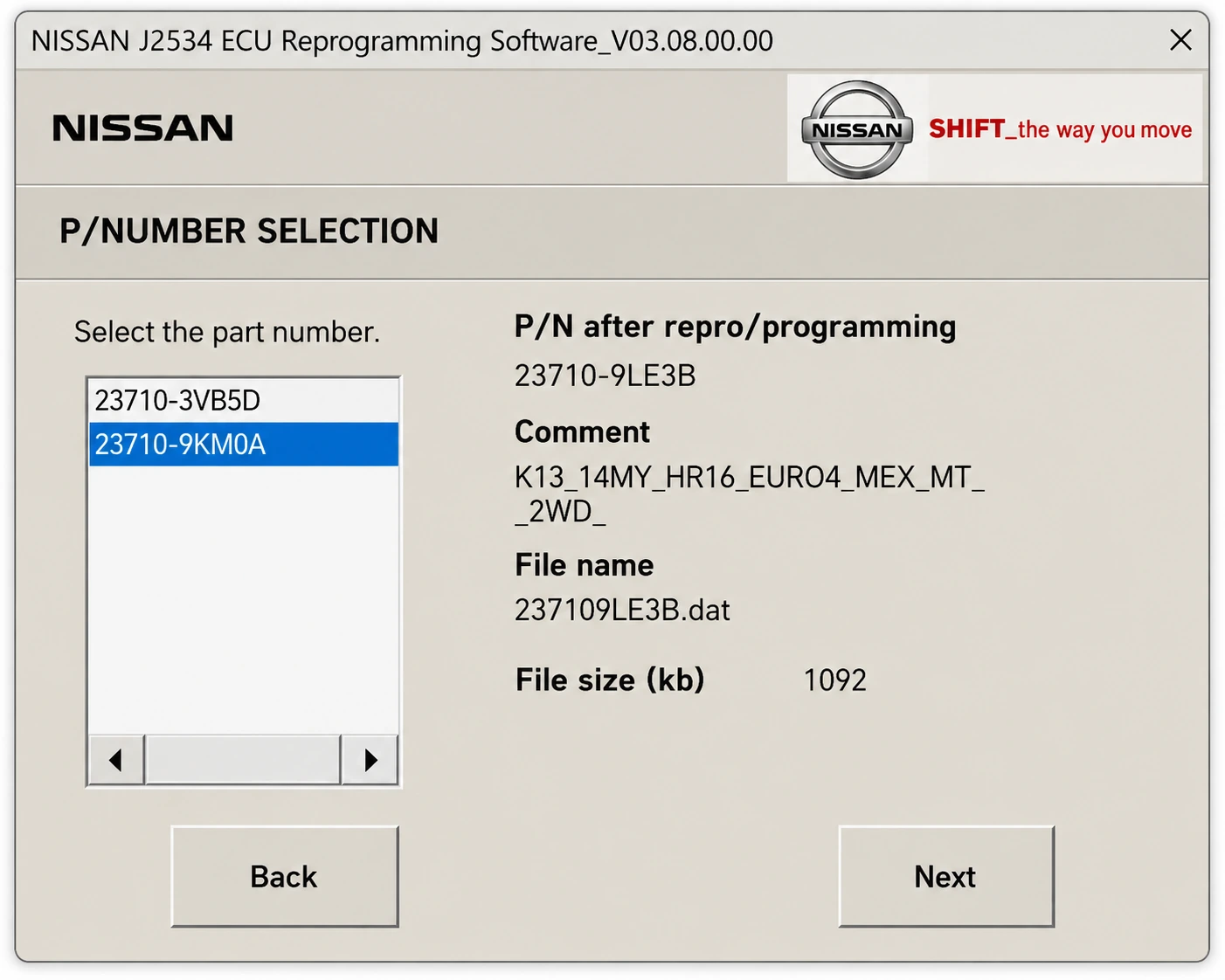

6. Seleccionar la reprogramación de la ECM

1. Selecciona Reprogramming.
2. Selecciona ENGINE.
3. Elige la calibración que tiene actualmente la computadora: 23710-9KM0A.
4. Revisa el campo File Size KB.
5. Pulsa Next.

Si File Size KB aparece en 0, revisa que hayas seleccionado la calibración correcta y que el archivo .dat esté en Reprogramming Data.

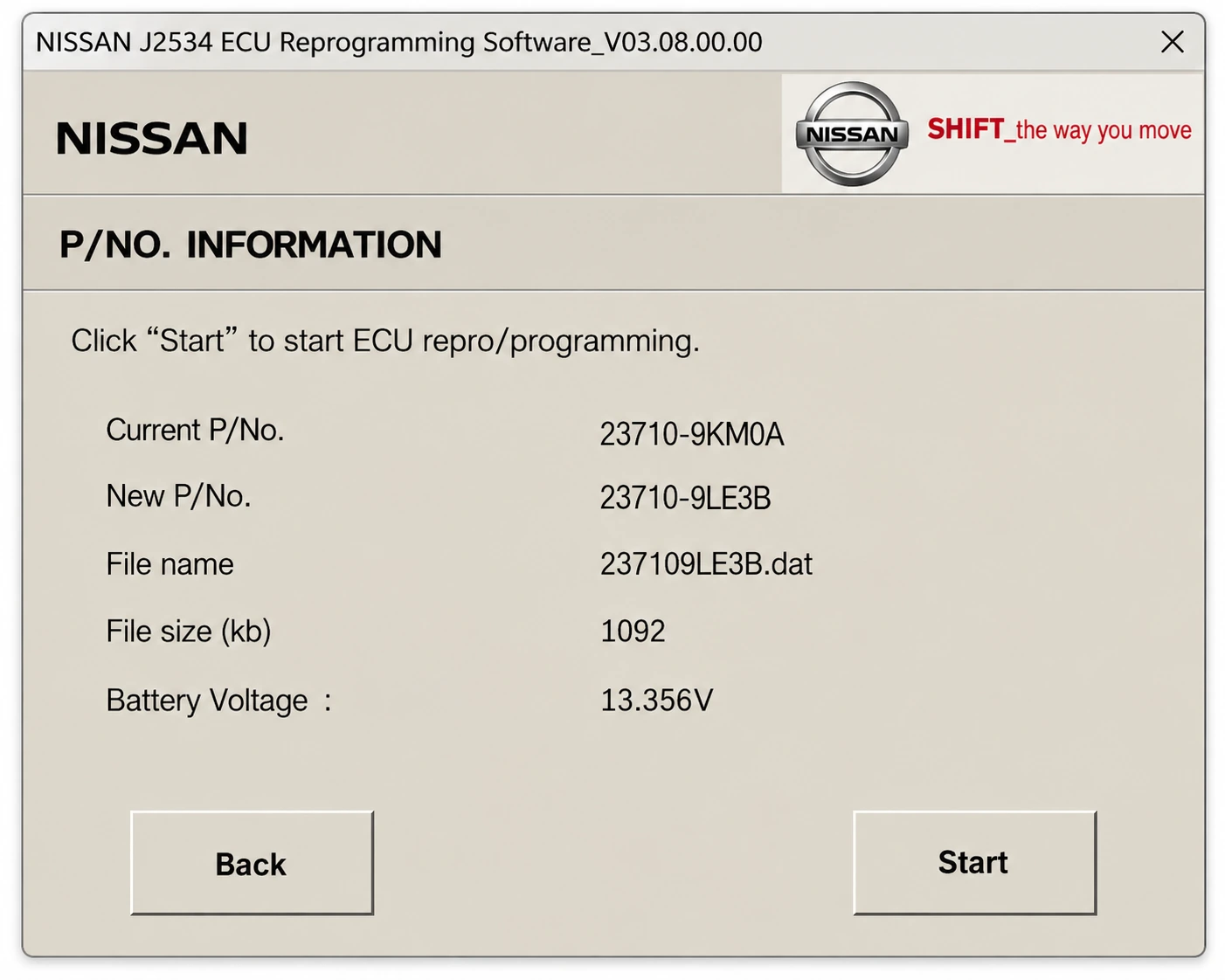

7. Revisar los datos e iniciar la programación

NERS muestra una pantalla con la calibración actual, la calibración de destino y el estado de la alimentación.

Revisa ambas calibraciones y el voltaje antes de continuar. Mantén la alimentación por encima de 12.30 V; por debajo de ese valor, NERS cancela la programación.

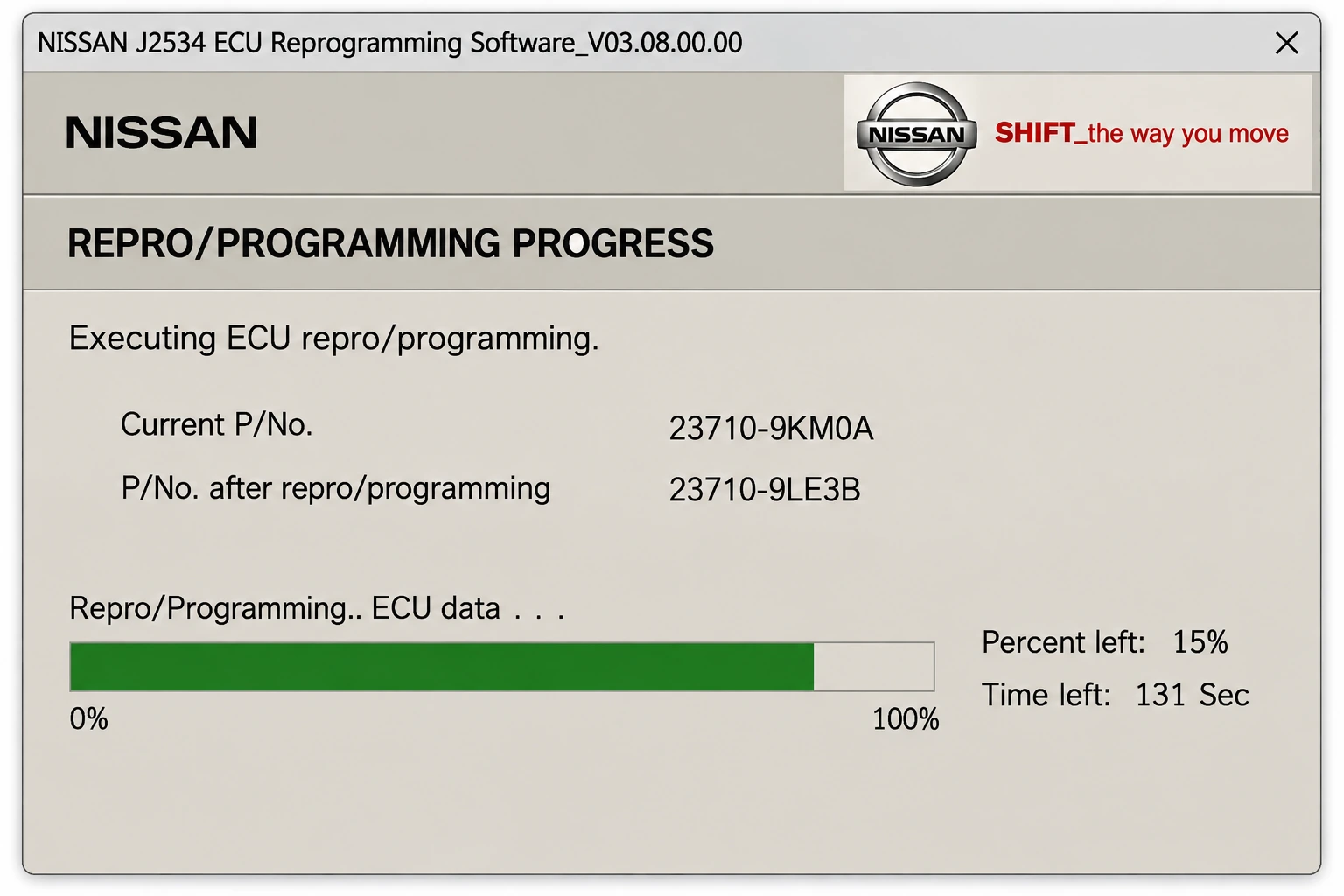

Pulsa Start para comenzar. La siguiente ventana muestra el avance de la programación y el tiempo restante.

8. Completar la secuencia indicada por NERS

Al finalizar la escritura, NERS solicita apagar el switch durante más de un minuto y después volver a encenderlo.

1. Realiza la secuencia indicada en pantalla.
2. Pulsa OK cuando corresponda.
3. Espera a que NERS lea nuevamente la información de la computadora y muestre el aviso de finalización.

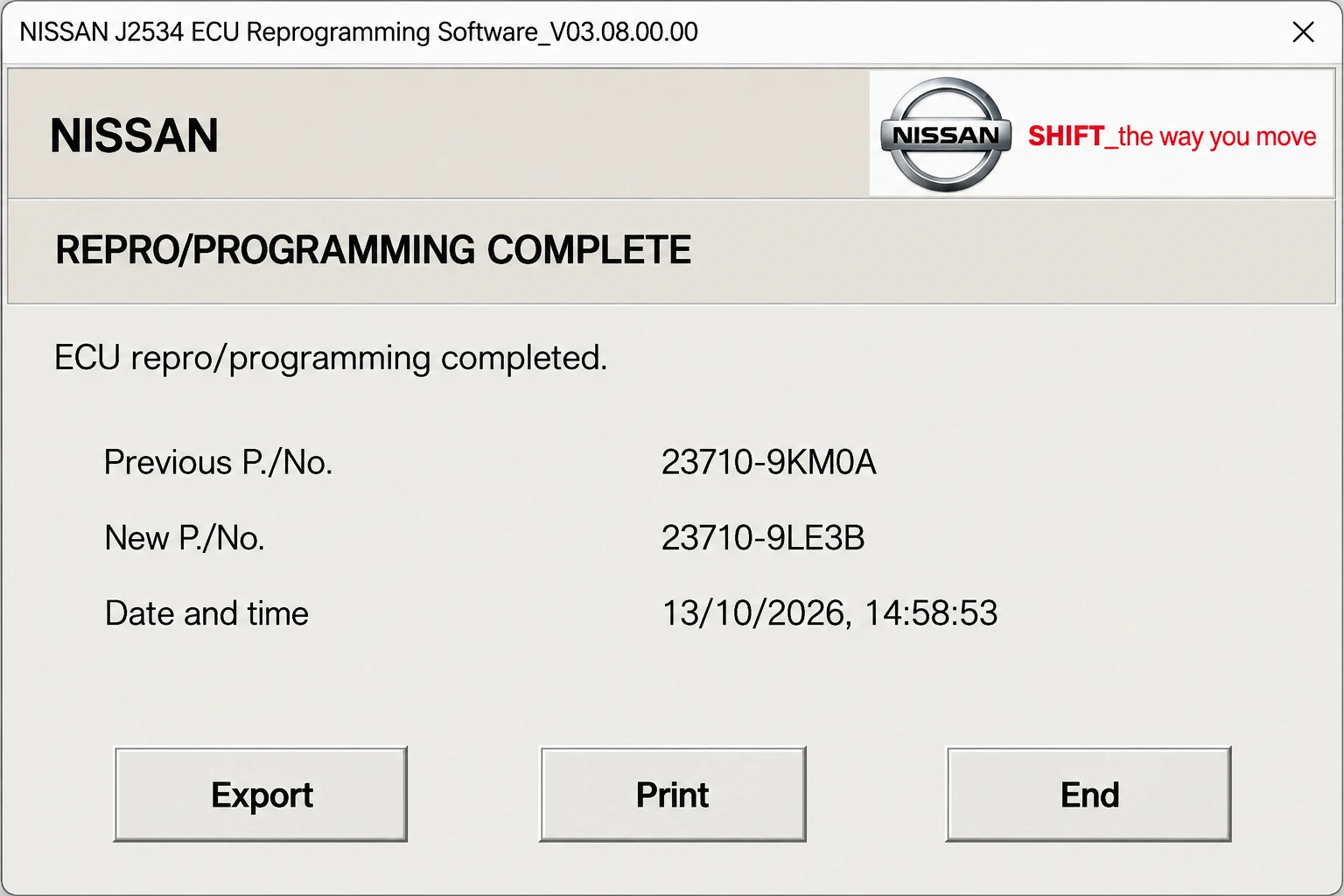

Resultado y comprobación final

Al terminar, NERS muestra ECU repro/programming completed junto con las dos referencias:

Vuelve a leer la ECM con el escáner para comprobar que ahora muestre la calibración 9LE3B. La pantalla de NERS confirma que terminó la programación; la comprobación de funcionamiento en el vehículo queda pendiente.

La programación de llaves y cualquier trabajo sobre el inmovilizador, como Immo off, se realizan por separado.
