Un día intentas encender el vehículo: el motor gira, pero no arranca. Revisas y encuentras que no hay pulso de inyección. Te comentan que la computadora está inmovilizada, pero surge una duda: si este vehículo no usa una llave con chip, ¿cómo puede estar bloqueado por el sistema antirrobo?
Esa fue la pregunta que me llevó a revisar la relación entre la alarma del vehículo y la computadora de motor. La ausencia de pulso, por sí sola, no confirma un bloqueo antirrobo; en esta publicación comparto la solución que utilicé en los casos que identifiqué con ese problema.
Mi experiencia se centra en vehículos Chrysler, Dodge y Jeep con computadoras SBEC de los años 1992 a 1995. Al revisar los diagramas de Cherokee, encontré un módulo de alarma relacionado con la autorización de arranque. Probé utilizar ese módulo en otro vehículo y conseguí que arrancara.
A continuación muestro los módulos, las conexiones y la secuencia que seguí. Los resultados descritos corresponden a mi experiencia de taller; la compatibilidad depende de la aplicación de la computadora y del sistema antirrobo.
Los módulos necesarios

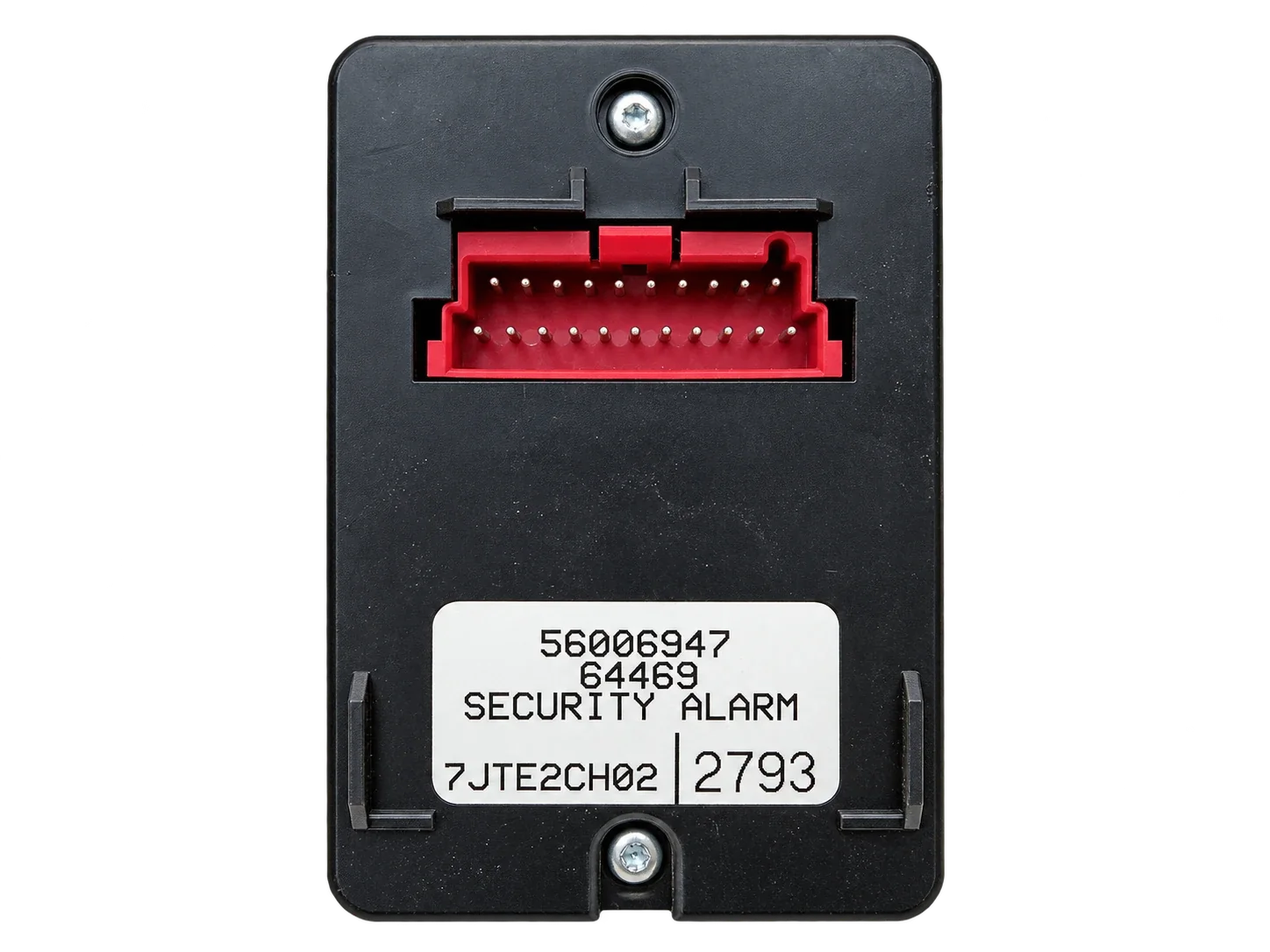

Módulo Security Alarm
Para este trabajo utilicé un módulo de alarma de Cherokee de los años 1993 a 1995. El módulo mostrado lleva la referencia 56006947 y la identificación SECURITY ALARM.
Su conector rojo aparece ampliado en los diagramas para localizar los pines utilizados.

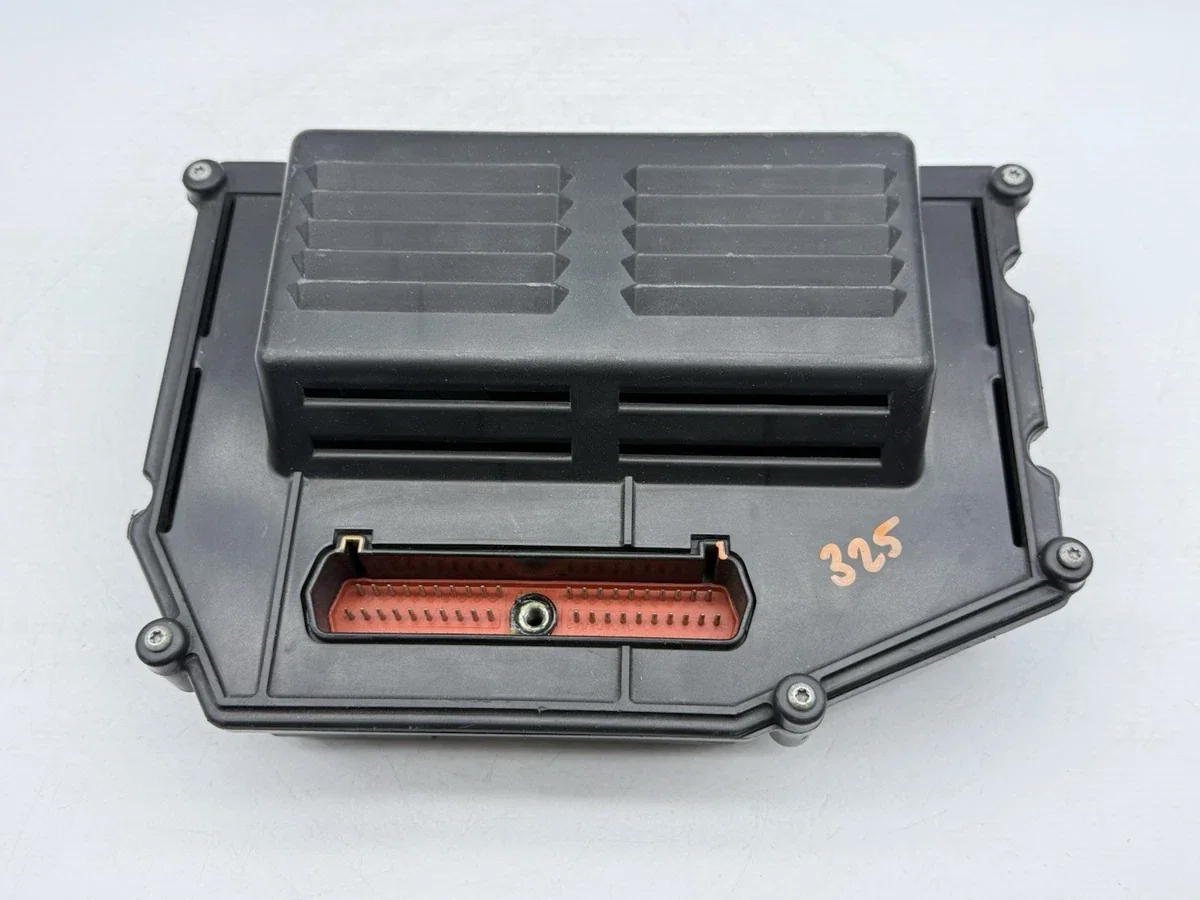

Computadora SBEC
Necesitarás la computadora del vehículo en el que realizarás el trabajo. El esquema de esta entrada utiliza el conector SBEC de 60 pines mostrado en la imagen.
Identifica la referencia y la aplicación del módulo antes de usar el diagrama: que una computadora tenga 60 pines no basta para dar por hecho que todas sus conexiones coinciden.
La computadora de Dodge Neon 1995 queda fuera de la compatibilidad indicada en este procedimiento.

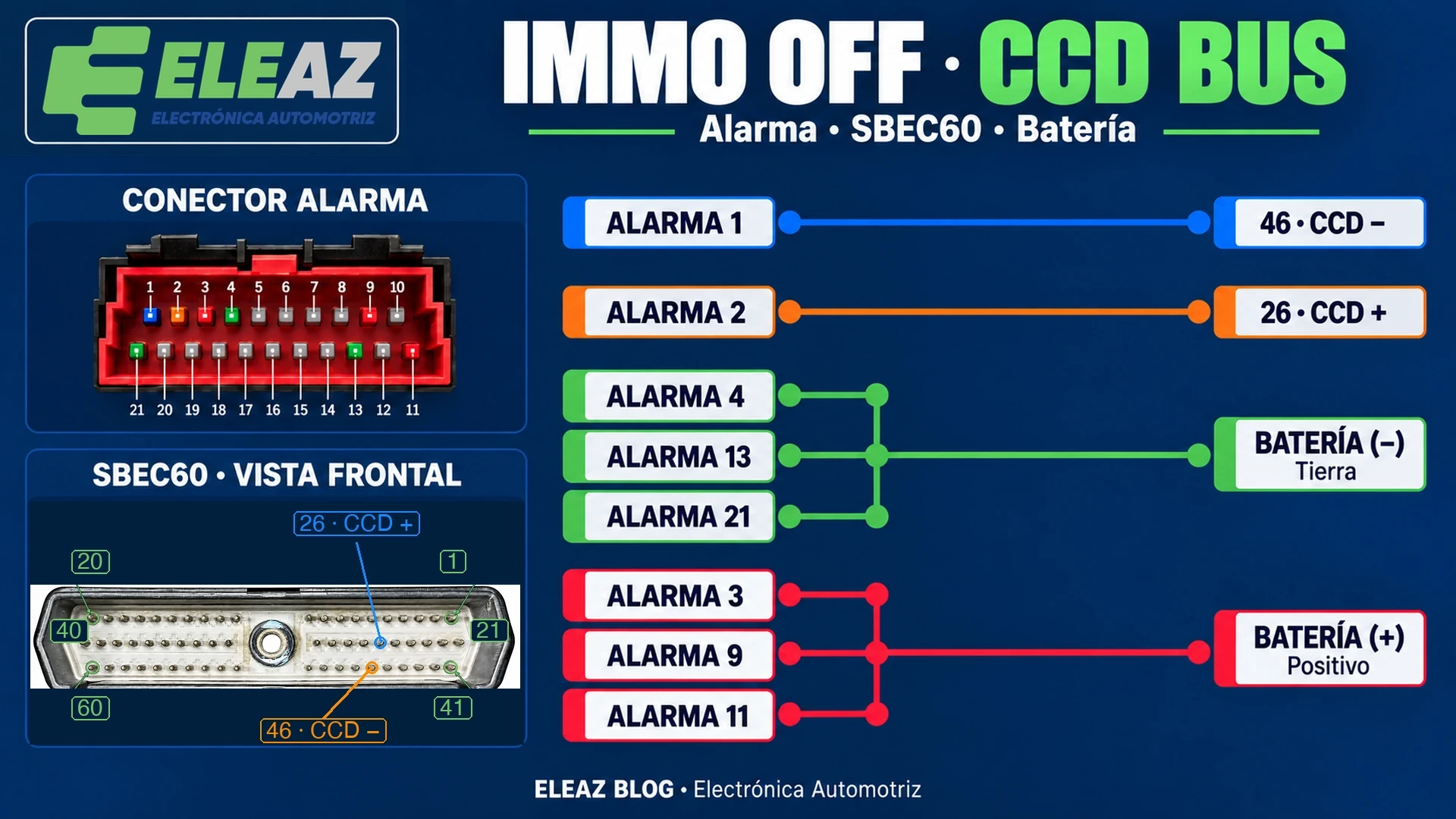

Diagrama de conexión directa a la SBEC
El diagrama muestra los conectores de la alarma y de la computadora en vista frontal, con los pines utilizados y sus destinos. Mantén esa orientación al localizar los contactos; la vista desde los cables queda invertida.
Abrir el diagrama de conexión directa en tamaño completo
Tabla de conexiones
| Pines del módulo de alarma | Destino | Color del diagrama |
|---|---|---|
| 1 | Computadora SBEC, pin 46 · CCD − | Azul |
| 2 | Computadora SBEC, pin 26 · CCD + | Naranja |
| 4, 13 y 21 | Tierra de batería (−) | Verde |
| 3, 9 y 11 | Positivo de batería (+) | Rojo |
Los colores identifican los grupos del diagrama; no representan necesariamente los colores del arnés original.
Los pines 4, 13 y 21 de la alarma comparten la conexión a tierra. Los pines 3, 9 y 11 de la alarma comparten la conexión a positivo. Las dos líneas de comunicación se mantienen separadas: alarma 1 hacia CCD − y alarma 2 hacia CCD +.
Las referencias 26 y 46 corresponden al conector de la computadora, no al conector de la alarma.
Video: explicación del Immo off SBEC CCD BUS
En este video de @eleaz.ecu explico el tema del Immo off en sistemas SBEC CCD BUS. Puedes verlo aquí y consultar después los pasos y diagramas de esta publicación.
Si el reproductor no está disponible, puedes abrir el video directamente en TikTok.
Procedimiento utilizado en el taller
Estos son los pasos y tiempos que utilicé después de preparar las conexiones del diagrama:
- Dar marcha al vehículo. Comprobar que arranque y que el motor se mantenga encendido con el módulo de alarma conectado.
- Mantener la alarma conectada durante al menos cinco minutos, con el motor en funcionamiento.
- Desconectar el módulo de alarma sin apagar el motor. Comprobar que el motor continúe funcionando.
- Mantener el motor encendido otros cinco minutos, ahora sin el módulo de alarma conectado.
- Apagar el vehículo y esperar cinco minutos.
- Volver a arrancar sin conectar la alarma. La comprobación final consiste en verificar que el motor arranque y se mantenga encendido sin necesitar ese módulo.
Si el vehículo no arranca en el primer paso o se apaga al retirar la alarma, no se ha obtenido el resultado descrito y la secuencia queda sin completar.
Resultado y consideraciones
En los casos en los que utilicé este procedimiento, el vehículo volvió a arrancar sin necesitar el módulo de alarma después de completar la secuencia.
Los cinco minutos de cada etapa son los tiempos de referencia de mis pruebas. He observado que puede ser necesario prolongar la espera; eso no establece un tiempo garantizado para todas las aplicaciones.
No dejar por mucho tiempo sin bateria los vehiculos, esto es la principal causa de que fallen.
Otra causa muy comun es cuando prestas tu computadora para ponerla a un vehiculo con alarma ya incluida esto hara que tambien se contamine.
También he probado esta solución en vehículos con computadoras JTEC y sistema CCD BUS. Esa experiencia no implica que el diagrama de 60 pines de la SBEC sea válido para una JTEC: identifica las conexiones de la computadora correspondiente.

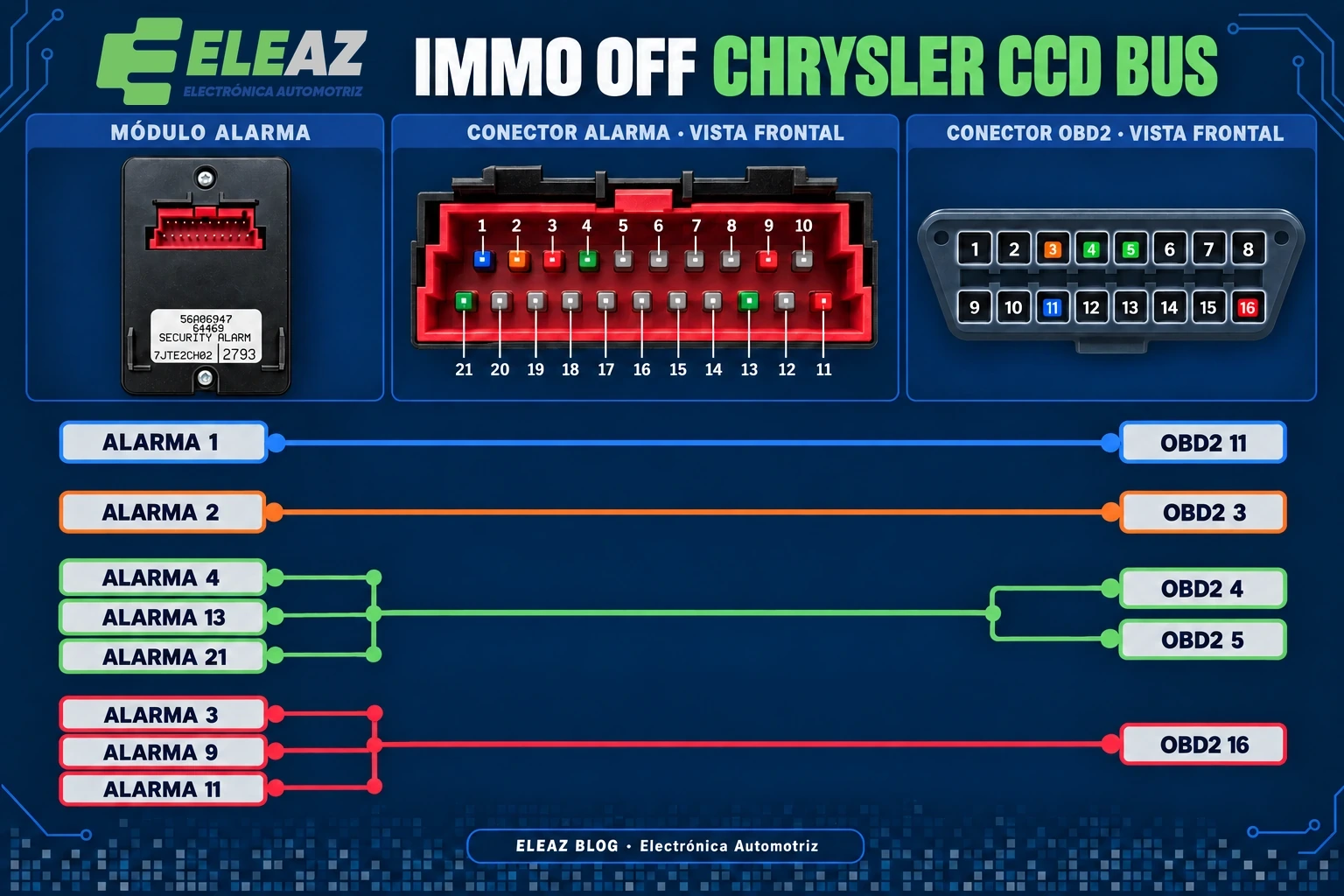

Alternativa de conexión por OBD2
En aplicaciones que llevan las líneas utilizadas de CCD BUS al conector de diagnóstico, este segundo esquema permite realizar la conexión a través del puerto OBD2.
La presencia de un conector OBD2 no confirma por sí sola la compatibilidad. Revisa la asignación del conector en el vehículo antes de utilizar esta alternativa.
Abrir el diagrama OBD2 en tamaño completo
| Pines del módulo de alarma | Pines del conector OBD2 | Color del diagrama |
|---|---|---|
| 1 | 11 | Azul |
| 2 | 3 | Naranja |
| 4, 13 y 21 | 4 y 5 | Verde |
| 3, 9 y 11 | 16 | Rojo |
Esta tabla corresponde al esquema OBD2 mostrado. No confundas sus números con los pines 26 y 46 de la computadora SBEC de la conexión directa.
