Diagrama ELEAZ con 24 conexiones cotejadas con el reporte original, conectores A/B ampliados, alimentación, CKP/CMP, medición de 5 V, actuadores e inmovilizador.

Perfil del simulador: OPEL MATIZ. Borra códigos y baja las RPM hasta que el ASD permanezca encendido, según la nota del reporte. Identifica la ECU y sus conectores antes de conectar.

Vista previa del diagrama

5 páginas · PDF

Abrir PDF ↗Descargar PDF ↓

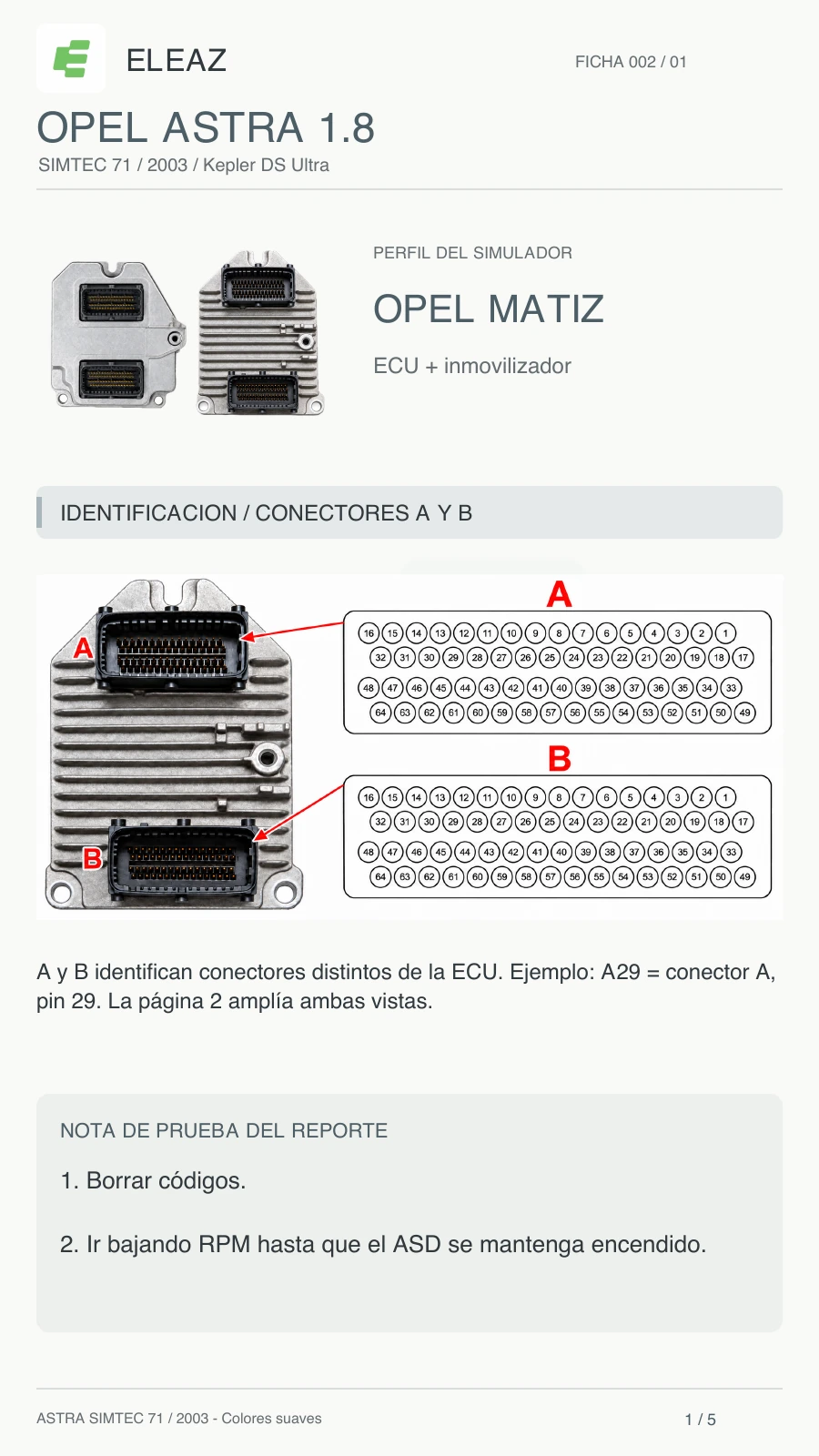

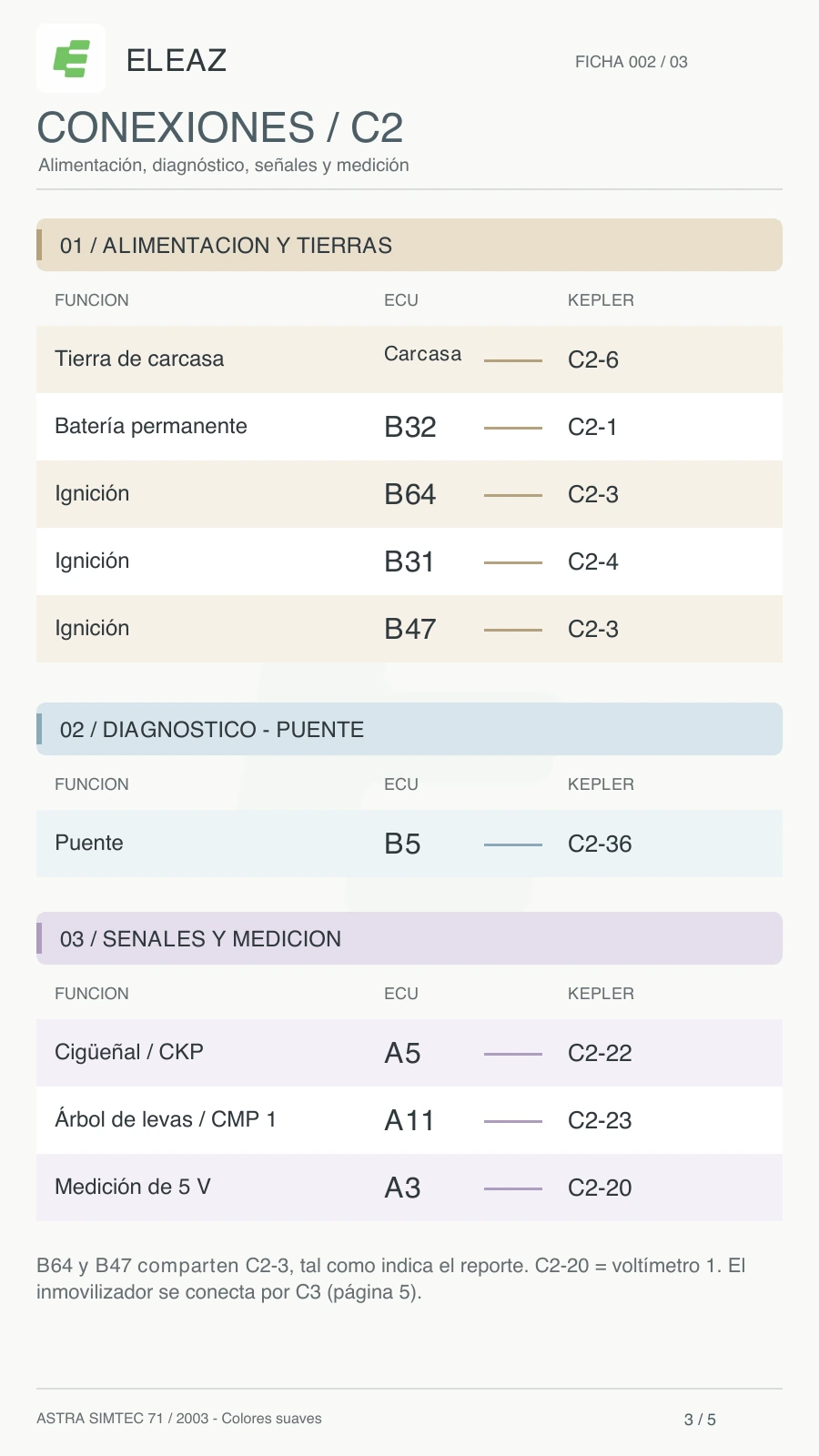

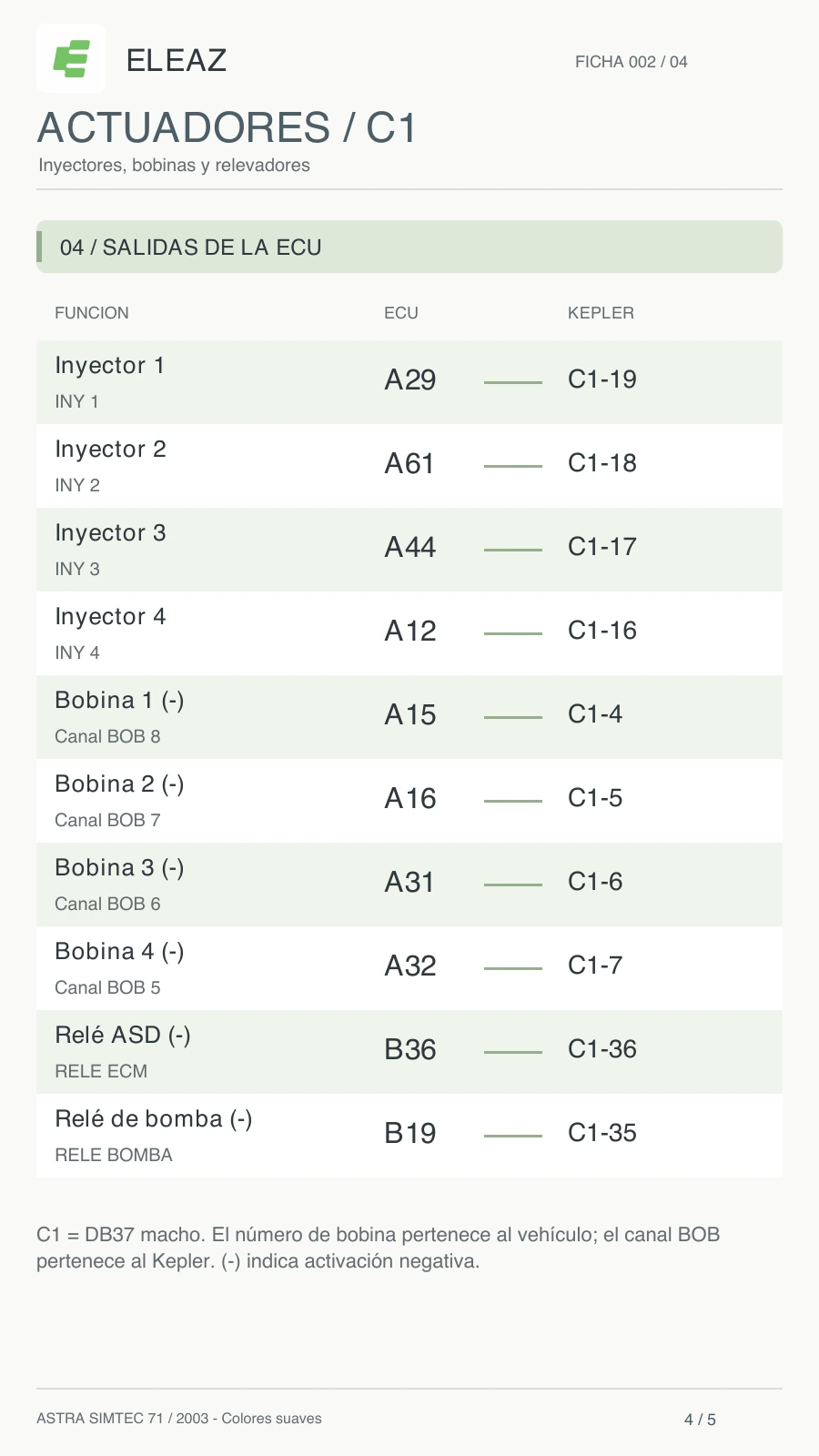

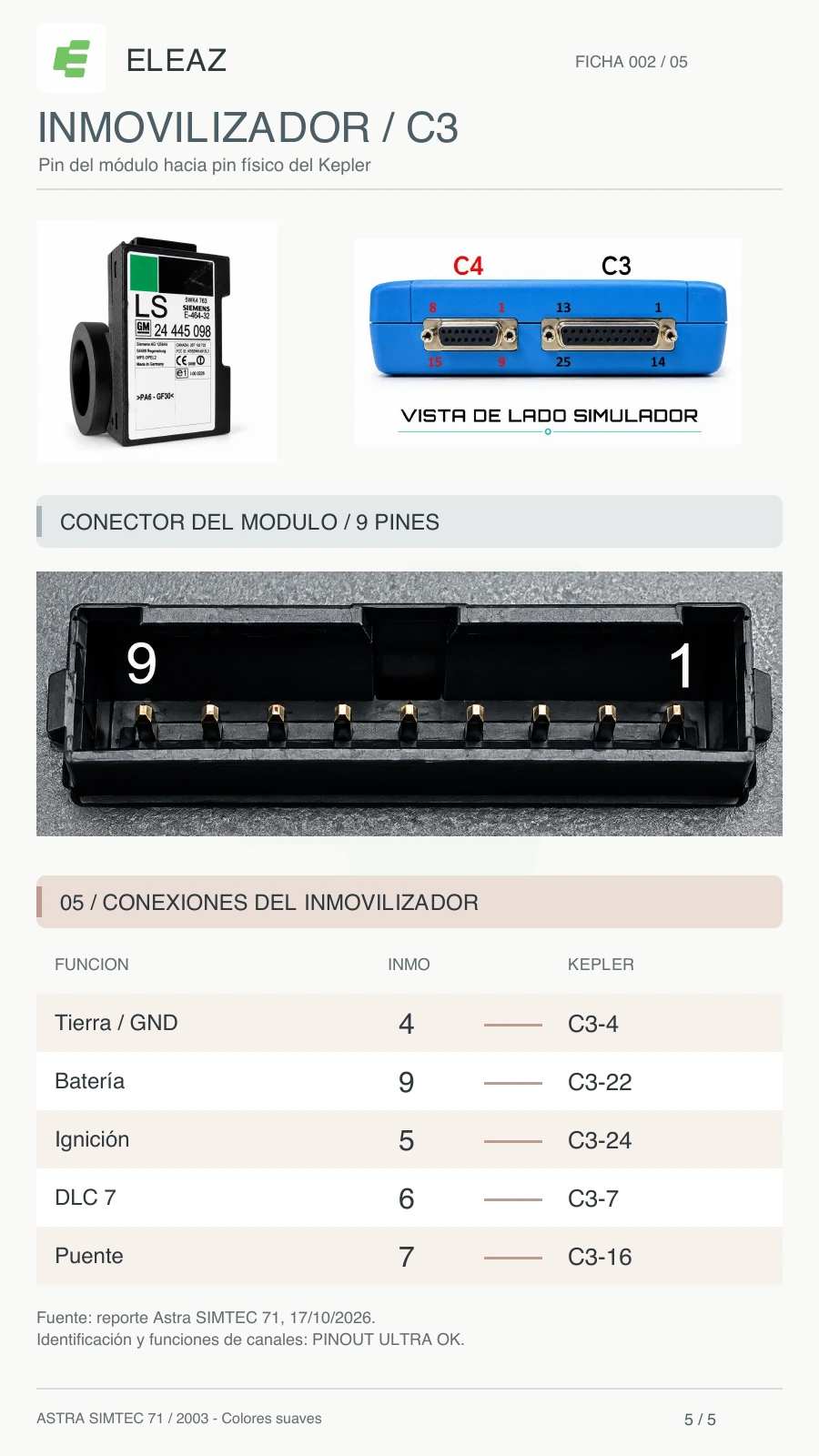

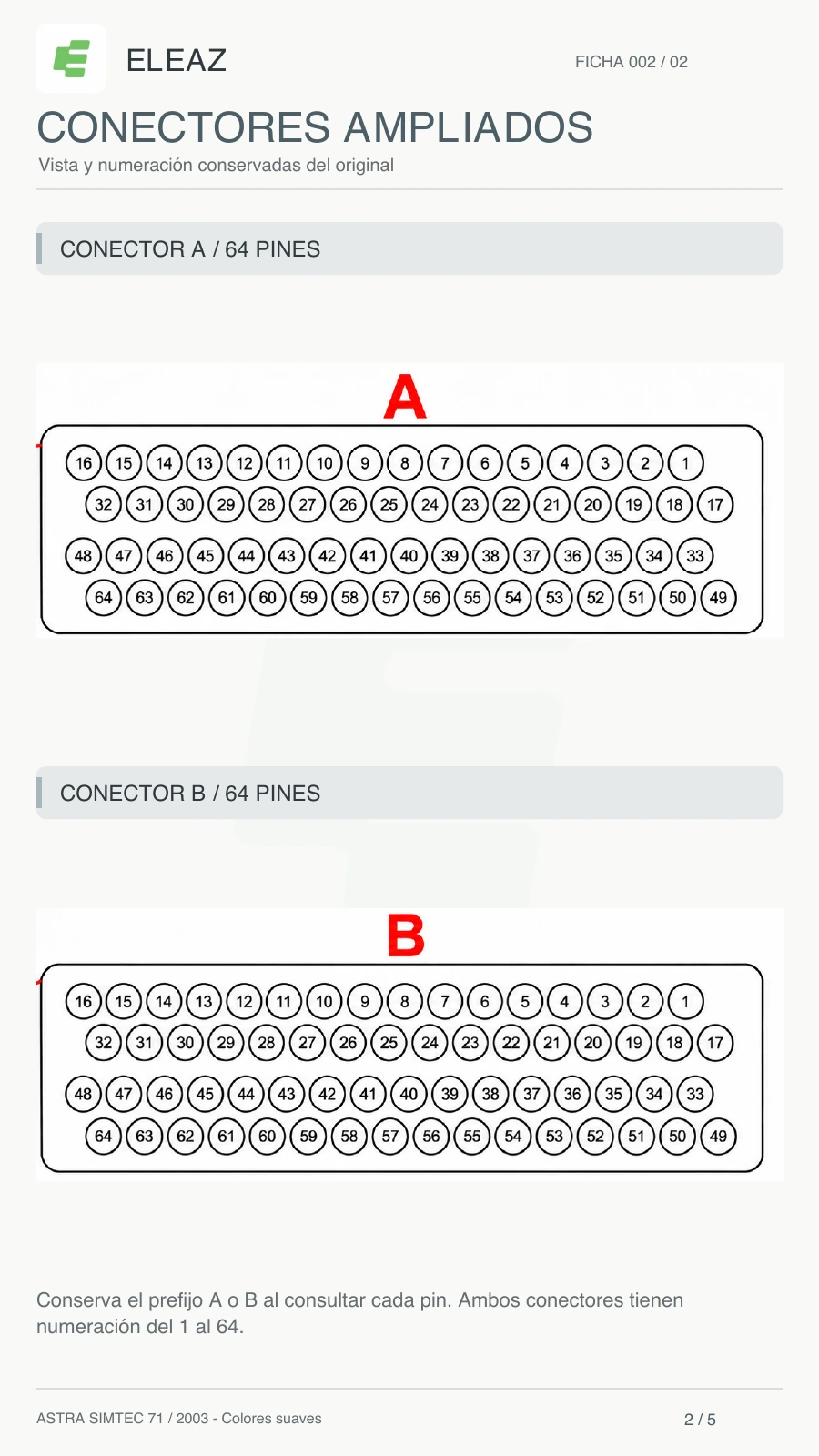

Página 1 de 5: Opel Astra 1.8 SIMTEC 71, 2003 — conexión al Kepler DS UltraPágina 2 de 5: Opel Astra 1.8 SIMTEC 71, 2003 — conexión al Kepler DS UltraPágina 3 de 5: Opel Astra 1.8 SIMTEC 71, 2003 — conexión al Kepler DS UltraPágina 4 de 5: Opel Astra 1.8 SIMTEC 71, 2003 — conexión al Kepler DS UltraPágina 5 de 5: Opel Astra 1.8 SIMTEC 71, 2003 — conexión al Kepler DS Ultra

Toca la página para ampliarla.

#opel#astra#simtec-71#kepler#diagrama#inmovilizador
